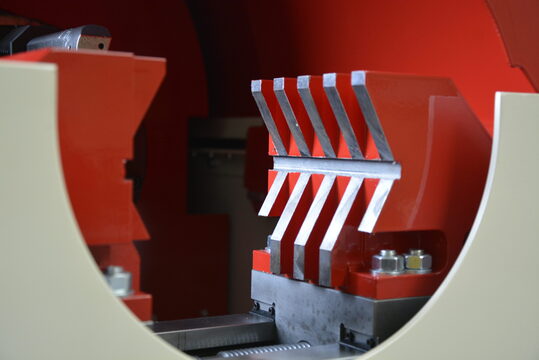

Pipe beveling, boring, facing, thread cutting, deburring and cut grooving machine
Pipe beveling, boring, facing, thread cutting, deburring and cut grooving machine
RTL-220-Z (16)
Pipe beveling, boring, facing, thread cutting, deburring and cut grooving machine
RTL 220 Z
Pipe beveling, boring, facing, thread cutting, deburring and cut grooving machine
RTL Z
RTL-220-Z (16)
RTL Z

RTL Z

O RTL (Torno de Ferramenta Rotativo) está a maquinar da forma oposta em relação às máquinas normais de trabalho da extremidade: a peça é fixa e a ferramenta está a rodar. Não há muito tempo de preparação: basta colocar o tubo, prendê-lo, e máquina! RTL Z tem o mesmo princípio de maquinagem que Beaver S. No entanto, em comparação com o Beaver S, RTL Z está a fornecer resultados finais mais precisos e tempo de ciclo mais rápido por bisel.

  • Funciona com ferramentas de formulário
  • Trabalho da extremidade com uma ou duas faces até DO 323 mm

O trabalho da extremidade ou acabamento de tubos, tubos, barras ou veios pode ser um desafio especialmente com tubos mais longos em termos do processo de preparação e velocidade de operação (RPM). Durante o processo de preparação da extremidade da tubagem, o mandril ou o dispositivo de centralização limita-se a ter o resultado desejado. A fixação e posicionamento dos tubos é crucial para aplicações precisas, rápidas e repetíveis.

A nossa solução é o RTL (Torno de Ferramenta Rotativa), que maquina da forma oposta aos tornos tradicionais: o tubo é fixo e a ferramenta é rotativa. Acelera o processo de preparação e permite trabalhar com peças redondas até DA 323 mm. A característica mais importante da série RTL é a precisão. Enquanto RTL Z é capaz de terminar uma peça entre IT8 e IT10, RTL ZX pode conseguir uma precisão ainda melhor que está entre IT7 e IT9.

Qual é a máquina de trabalho de extremidades de tubos que se adapta ao seu negócio?

RTL Z é adequado quando:

  • A gama de diâmetro dos tubos que precisam de ser operados é de 0,5" - 12" (21,3mm - 323mm)
  • Os tamanhos dos lotes variam de pequeno a grande
  • A precisão tem de estar dentro do IT8 - IT10
  • É necessária uma maior qualidade de rugosidade superficial
  • A espessura da parede dos tubos é leve, o WT máximo numa passagem é de 12mm

RTL ZX é adequado quando:

  • A gama de diâmetro dos tubos precisa de ser operada é de 1" - 16" (33mm - 410mm)
  • Os lotes requerem diferentes formas ou aplicações, o CNC aumenta a flexibilidade
  • A precisão tem de estar dentro do IT7 - IT9
  • É necessária uma maior qualidade de rugosidade superficial
  • O material dos tubos é relativamente mais resistente, como ligas de aço carbono, duplex e super duplex
  • Trabalha tanto com tubos de parede fina como de parede grossa

Precisa de conselhos para encontrar a máquina de trabalho de extremidades de tubos para o seu negócio?

Perguntas Mais Frequentes

  • O que é a RTL?
    • RTL - Torno Ferramenta Rotativa é um torno que opera o oposto dos tornos tradicionais. A peça é fixada por aperto, enquanto a ferramenta está em rotação. Um mandril com ferramentas montadas sobre ele move-se e vira-se para realizar uma variedade de operações de tubagem.

  • Qual é a vantagem da RTL?
    • A ferramenta rotativa permite que tal torno produza peças "torneadas" que seriam altamente desafiantes, e dispendiosas em termos de dinheiro e tempo para produzir de qualquer outra forma. É mais fácil de operar, máquinas em menos tempo, e proporciona um acabamento final mais preciso. Em comparação com os tornos tradicionais, não há limitação de comprimento de tubo para a série RTL, o que lhe dá flexibilidade na produção.
