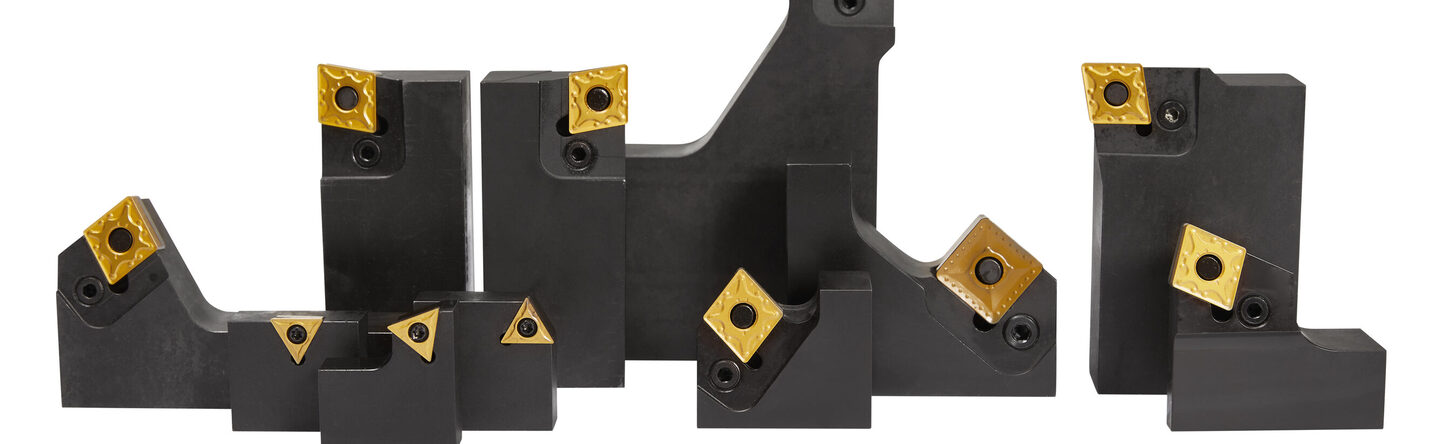

Kaynak ağzı açma teçhizatları

Et kalınlığı 3 mm'den fazla olan bir boruyu kaynaklamadan önce, borunun bir veya iki kenarına daha iyi oturmaları için bir pah yapılmalıdır. Çeşitli eğim şekilleri arasından seçim yapmak kaynak türüne ve işlemine bağlıdır.

V kaynak ağzı ve çift V kaynak ağzı

En yaygın eğim şekilleri, V kaynak ağzı (V oluk, V kaynak ağzı veya düz eğim olarak da bilinir) ve bileşik V kaynak ağzıdır (çift V eğim olarak da bilinir). V şeklindeki kaynak açıları esas olarak 30, 37.5 ve 45 ° 'de gerçekleştirilebilir. Genellikle V dikişli borularda 1 mm ile 1.8 mm arasında düz 90 derecelik bir arazi vardır. V ve bileşik V-eğim, otomatik ve manuel kaynak işleminde yaygın olarak kullanılır.

J kaynak ağzı ve çift J kaynak ağzı

Diğer yaygın eğim şekli J kaynak ağzı, J-prep veya lale eğim, J şeklinde bir kaynak ucu hazırlığıdır. J kaynak ağzı için işleme sırasında az miktarda malzeme kaldırılır ve kaynak için düşük hacimli kaynak malzemesi ve tel gereklidir. Bu kaynak yönteminin adı dar aralık kaynağı olarak da bilinir ve manuel veya otomatik kaynak işlemlerinde kullanılabilir. J kaynak ağzı kalın ve ince etli borularda gerçekleştirilebilirken, bileşik J kaynak ağzı (çift J-eğim olarak da bilinir) yalnızca kalın etli borulara uygulanabilir.

İç kaynak ağzı (havşa açma)

Kayak ağzı çeşitlerinden bir diğeri havşa açma veya iç kaynak ağzı oluşturmadır. Boru havşa açma, arazinin boru ucunun tüm çevresi boyunca aynı genişlikken olmasını sağlamak için borunun içini hafifçe işlemektir. Şev ve kaynak ağzı açılarının kombinasyonu da (örn. Çift J şevli havşa açma) yaygın olarak kullanılır.

Copier Machinery'de, farklı kaynak ağzı şekilleri için tüm bilgi ve mühendislik becerilerimizle bugüne kadar 350'den fazla kaynak ağzı açma teçhizatı tasarladık. Ayrıca, tam yuvarlak olmayan borular için dizaynladığımız iç çap takip aynası ve iç çap takip modülü ile hatasız ve sıkı toleranslara uygun kaynak ağzı açmayı garantiliyoruz. Müşterilerimizin gereksinimlerini tam olarak karşılamak için hem standart hem de özelleştirilmiş pah kırma teçhizatları sunuyoruz.

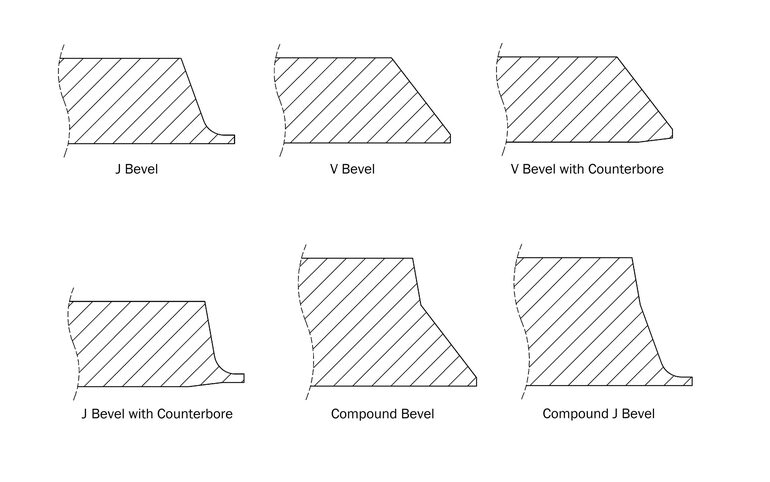

Boru kaynak ağzı açma için eğim şekilleri

Kaynak ağzı açma şekilleri ve makineleri hakkında daha fazla bilgi almak için bizimle iletişime geçin.
