Abschrägungsformen zum Abschrägen von Rohren

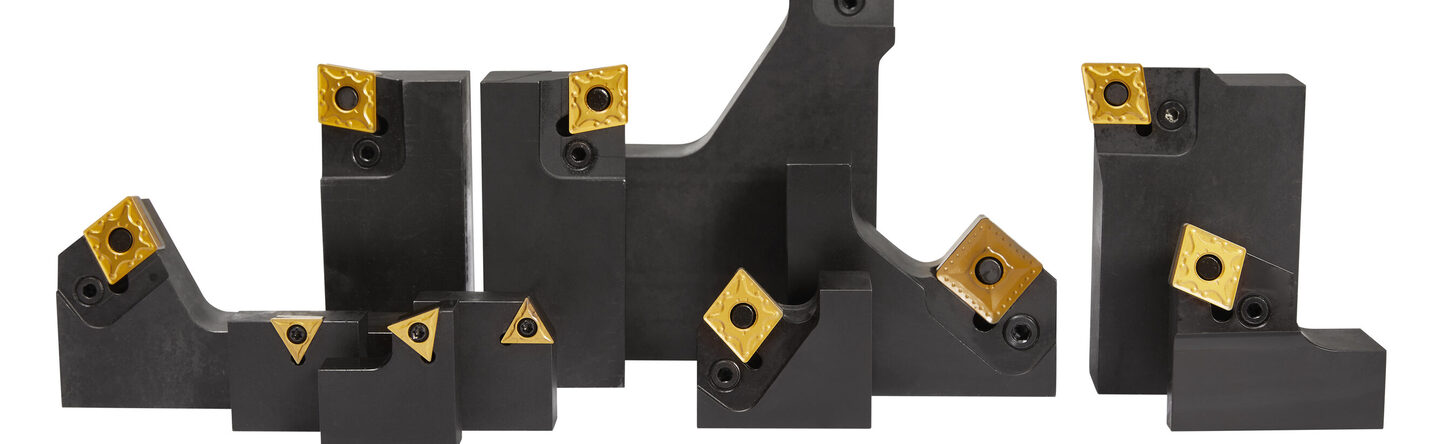

20200716_Copier Engineering0077

Abschrägungsformen zum Abschrägen von Rohren

Um ein Rohr mit einer Wandstärke von mehr als 3 mm zu verschweißen, eine Fase muß an einer oder beiden Kanten des Rohres durchgeführt werden, so dass sie besser passen. Es gibt verschiedene Formen der Abschrägung und die Entscheidung über die Form, die auf ein Rohr angewendet werden soll, hängt von der Art und dem Verfahren des Schweißens ab.

V-Abschrägung & Verbindung V-Abschrägung

Die gebräuchlichsten Abschrägungsformen sind die V-förmige Abschrägung (auch als V-Nut oder glatte Abschrägung bekannt) und die zusammengesetzte V-Abschrägung (auch als doppelte V-Nut bekannt). Die Abschrägungswinkel in V-Form können hauptsächlich in 30, 37,5 und 45 ° ausgeführt werden. Die meisten V-Fasen haben Land, das meistens ein gerader 90-Grad-Teil zwischen 1 mm und 1.8 mm hoch ist. V- und Verbund-V-Fase werden üblicherweise in automatisierten und manuellen Schweißprozessen verwendet.

J-Abschrägung, Verbindung J-Abschrägung

Die andere übliche Abschrägungsform ist die J-Abschrägung, J-Prep oder die sogenannte Tulpenabschrägung ist eine Schweißnahtvorbereitung mit der Form eines J. Bei einer J-Form wird während der Bearbeitung eine kleine Menge Material entfernt, und a Für den Schweißprozess wird ein geringes Volumen an Schweißmaterial und Draht benötigt. Der Name dieser Schweißmethode lautet Schmalspaltschweißen und kann in manuellen oder automatischen Schweißprozessen verwendet werden. J-Prep kann sowohl an schwerwandigen als auch an leichtwandigen Rohren durchgeführt werden, während J-Prep (auch als doppelte J-Abschrägung bezeichnet) nur an dickwandigen Rohren angewendet werden kann.

Innenschräge - Gegenbohrung

Ein weiteres Beispiel für eine Abschrägungsform ist die innere Abschrägung, auch als Gegenbohrung oder hintere Abschrägung bekannt. Bei der Rohrgegenbohrung wird das Innere eines Rohrs leicht bearbeitet, um sicherzustellen, dass der Steg über den gesamten Umfang des Rohrende gleich breit ist. Die Kombination der Abschrägungswinkel wird auch üblicherweise verwendet, wie beispielsweise eine Abschrägung der Verbindung J mit Gegenbohrung.

Bei Copier Machinery verfügen wir über alle Kenntnisse und technischen Fähigkeiten für verschiedene Abschrägungsformen, die wir für mehr als 350 Werkzeuge für verschiedene Formen und Anforderungen entwickelt haben. Außerdem folgt unser ID-Tracking-Spannfutter oder ID-Tracking-Modul dem Innendurchmesser des Rohrs, um die Unrundheit zu verfolgen und eine abgeschrägte Form mit engeren Toleranzen durchzuführen. Wir liefern sowohl Standardwerkzeuge als auch kundenspezifische Werkzeuge, um die genauen Anforderungen unserer Kunden zu erfüllen.

Kontaktieren Sie uns für Ratschläge zu Abschrägungsformen und Abschrägungsmaschinen.
